铸铁平尺各项指标的检测方法

时间:2018-12-17 16:08 作者:hbzjjm6588 点击:

 铸铁平尺各项指标的检测方法:

  检验铸铁平尺的上工作面与下工作面的平行度:
  将平尺以工作面为基面放在精密平板上,用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值,即为平行度误差。
  当不具备适用的平板时,允许将平尺侧面放在某一支承面上,用分度值为0.002mm的杠杆千分尺或带分度值为0.002mm千分表的检具测平尺的高度差。
  检验铸铁平尺的接触点面积比率:
  将被检平尺工作面涂上显示剂,在不低于其精度的平板或平尺上研合,在被检平尺工作面上显示出明显的接触点。然后用一个在50mm×25mm范围内刻划有25.mm×2.5mm的200个小方格的透明薄板(如有机玻璃板),置于被检平尺工作面的任意位置上,依次观察每个方格内包含接触点所占面积的比例(以1/10为单位)。求上述比例数之和,除以2即为所检测部位的接触点面积的比率。我公司生产铸铁平台
  检验铸铁平尺工作面的直线度:
  将I、II字型平尺用等高块支承在距平尺两端2L/9的标准支承标记处,根据平尺工作面长度选择适当的桥板(一般按8~10个跨步,跨距在50~500mm之间);然后将桥板置于平尺的一端把反射镜或水平仪固定在桥板上;桥板按跨距逐步地从平尺的一端移至另一端,每移动一个跨距从分度值为1”(或0.005mm/m)的自准直仪或分度直为0.001mm/m的电子水平仪(工作面长度大于500mm的1级平尺可用分度值为0.01mm/m的合像水平仪,2级平尺可用分度值为0.02mm/m的框式水平仪)上读取该位置读数;其最大值与最小值之差即为平尺工作面的直线度误差。工作面任意200mm的直线度误差,可选择50mm或100mm的桥板,按上述方法在任意200mm内进行检验确定。
  对工作面宽度大于60mm的平尺,应按平面度要求进行检验,其平面度公差值应不大于表2所规定的直线度公差值。
  检验铸铁平尺的侧面对工作面的垂直度:
  将平尺放置在平板上使装有分度值为0.001mm千分表的表座通过标准圆棒在标准直角尺上对零。然后以同样的方式是表座靠平尺的一个侧面,此时千分表的读数即为该侧面的垂直度误差。同理检测另一侧面的垂直度误差,取最大误差值。
  检验铸铁平尺的自然挠度:
  将铸铁平尺用等高块支承在距平尺两端2L/9的标准支承标记处并置于基准平面上,用分度为0.001mm的指示表或比较仪,在工作面长度中间测量读数;然后将等高块移至最大支承距离位置(平尺两端),稳定10min后由指示表或比较仪读数;两次读数值之差Y即为平尺的自然挠度。

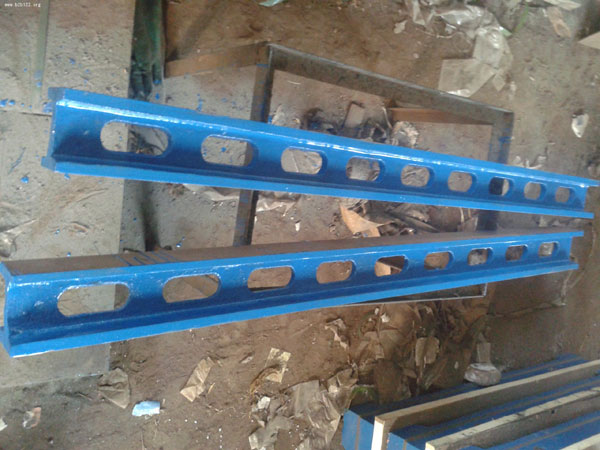

铸铁平尺
