斜垫铁承受负荷情况和斜垫铁正确使用方法

时间:2018-08-28 15:48 作者:hbzjjm6588 点击:

 斜垫铁承受负荷情况和斜垫铁正确使用方法:

  常用的斜垫铁采用普通碳素钢钢板、型钢、铸铁等材料按   的规格尺寸加工制成,也有按设备的特殊要求加工制作的,如不锈钢垫铁、钩头成对斜铁等。
  斜垫铁可承载的重量是由斜垫铁的面积负荷和灌浆层承受负荷来决定的:
  (1)当斜垫铁组数较多,且无灌浆层,或有灌浆层只起固定垫铁和防止水、油流入底座下等作用时,负荷全部由垫铁承受。
  (2)当斜垫铁组有   数量,每组垫铁均垫稳、垫实,且灌浆层与设备底座底面接触紧密时,负荷由垫铁和灌浆层共同承受。
  (3)当设备底座下斜垫铁组数较少或采用无垫铁安装,垫铁或调整螺钉只起设备找标高、找水平作用,灌浆层和设备底座底面接触紧密时,负荷全部由灌浆层承受。
  斜垫铁的放置方法:
  (1)标准垫法,是将它放在地脚螺栓的两侧,这也是放置它的基本原则。
  (2)十字垫法,当设备底座小、地脚螺栓间距近时用这种方法,是将将它按十字形垫在机床的下面。
  (3)混合垫法,根据设备底座的形状和地脚螺栓间距的大小来放置,金属切削机床一类的设备斜垫铁大都采用这种方法。
  (4)筋底垫法,设备底座下部有筋时,   要把他垫在筋底下。
  (5)辅助垫法,当地脚螺栓间距太远时,中间要加一辅助垫铁。一般垫铁间允许的   大距离为500~1000㎜。
  斜垫铁除了正确的保养,正确的使用也是很有   的。斜垫铁的斜度要合适,斜度过小起不到调节作用,过大调试精度不好控制而且调试费力。可以把斜垫铁放在铸铁平台上用百分表进行检测斜度在25度左右比较合适,我厂斜铁斜度采用数控加工斜度合适。
  斜垫铁的数量要合适,厚薄要适当,太薄不利于灌浆,太厚设备不稳固。检查铸铁斜垫铁是否生锈,油渍是否变形弯曲。铸铁斜垫铁位置放置要合理,不能太密,不能太少,要根据设备的重量来确定斜垫铁的数量,要保证斜垫铁有足够的承重力量,以保证设备不变形。铸铁斜垫铁要与设备有良好的接触面,才能保证设备的稳固。

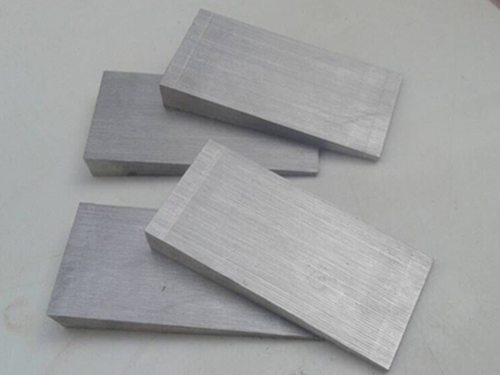

斜垫铁
