使用铸铁检验平板检验工件的具体方法介绍

时间:2018-07-14 11:13 作者:hbzjjm6588 点击:

 使用铸铁检验平板检验工件的具体方法介绍:

  铸铁检验平板是为生产车间或计量部门做精密测量用的基准平面;专用于涂色法的检验平板工作面需刮研;其他用途的检验平板工作面需刮、磨或研;划线平板工作面见光即可。由此可见,铸铁检验平板的平面精度高于划线平板。
  铸铁检验平板在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用;划线平板在划线工作中起到了基准面作用。
     特殊使用的平板有钢制平板和研磨平板。钢制平板   冷作放样或样板修整;铸铁平板经压砂后作为研磨平板,成为超精密加工的工具。通过研磨平板研磨后的工件表面,可以得到很高的平面度和很小的粗糙度。这是因为在研磨平板的表面上嵌砂(干研磨)、敷砂(湿研磨)后,使其表面具有对工件锋利的切削能力,同时把平板本身形状精度传递给工件,加工出非常精密的平面。因此研磨平板在精密制造工艺中占有重要地位。
  将待检验的产品放置在检验平台(1000*1000mm以下的平台一般被称为检验平板)上,是要充分考虑检验平台的承载能力的。检验平台可用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量、检验平面度、直线度,配合平行平尺等检验平行度、检查零件的尺寸精度、行位偏差等等。我公司生产机床工作台
  铸铁检验平板的承载是指其工作面单位面积承受重量后,平板的变形挠度。平板的承载和长宽高、表面精度、重量、材质要求等等。都要符合《中华人民共和国机械行业标准》JB/T7974-2001的要求。
  铸铁检验平板上放好工件后,在不影响正常使用的情况下,它所能够承受的压力。比如:2000mm×4000mm的铸铁平台可以放置重量为64吨的工件,此平台的承载我们可以简单的看作:64吨÷(2000×4000mm)=8吨/每平米。承载能力和平台的实际设计和实际的生产加工还有比较密切的关系。
  一般铸铁检验平台底面都设计有较强的加强筋,已增加其承载能力和减少变形影响。加强筋的密度、厚度等实际参数要根据实际承载需要而确定,以确保检验平台不易变形、不易损坏、保证其检验精度。

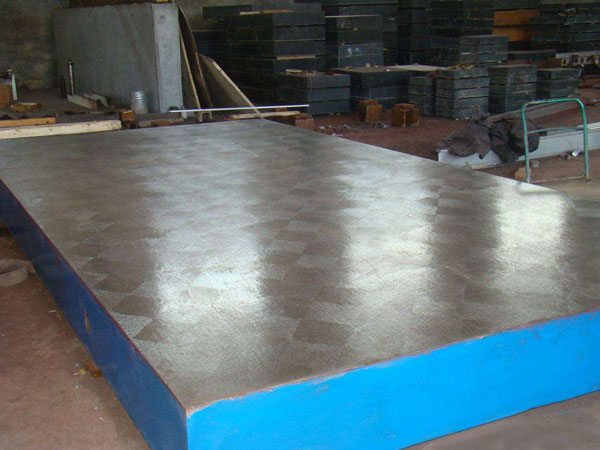

铸铁检验平板
